胶球清洗装置，胶球清洗装置二次滤网得到用户认可

        像连云港电力辅机生产基地，要说产品，每家电力辅机行业都有设备，专利产品都可以申请，但是专利产品得到用户的认可才是关键，就像我神美公司生产的胶球清洗装置，胶球清洗装置二次滤网得到广泛电厂用户的认可。
        凝汽器胶球清洗装置是提高汽轮发电机组热效率的重要设备。主要由收球网、胶球循环泵、装球器、程序控制系统、清洗胶球及阀门管路等部件组成。它借助水流的作用将直径略大于凝汽器冷却管内径的清洁胶球挤过冷却管，对冷却管内壁进行反复擦洗，并把杂质带出，从而提高冷却管清洁度，避免垢下腐蚀，延长冷却管使用寿命。该装置可在机组不停机、不减负荷的条件下使用。改善了凝汽器真空度和提高了汽轮机热效率。
        凝汽器胶球清洗装置可根据用户的需求和机组冷却水的脏污程度按预定的程序进行自动清洗，这样可以始终保持凝汽器冷却管内的清洁，使冷却水管具有较高的换热系数。所以安装胶球清洗装置不仅可以提高发电厂的经济效益，而且也是实现发电厂安全、满发、经济运行的有效措施之一。
胶球清洗装置工作原理：
         胶球清洗装置选用合适的胶球，将胶球从装室手孔处投入装球室内，投球数量为凝汽器冷却水管数的10%左右。先打开收球网的球阀，然后启动胶球泵，再打开装球室上的放气阀，排完装球室内的空气，关闭排气阀，再打开送球管道中间的球阀，当水流正常运行时慢慢打开装球室的切换阀，不宜过猛的切换，胶球在循环水流的带动下进入凝汽器水室。剥皮胶球在循环水进出口压力差的作用下洗刷冷却管内泥沙污物，对冷却管内进行一次抹擦，使冷却管内壁泥沙污垢随着水流带出，胶球经循环水的带动下进入收球网，在收球网阻拦下，将胶球分离出来，由胶球泵吸出重打入装球室，按此规律往复循环对凝汽器冷却水管进行连续清洗。
         胶球清洗系统配置：（本配置会因机组的大小，用户要求而不同）
影响系统配置的因素：
         1)电厂名称、气轮机型号、额定功率（MW）、原设计单位名称。
         2)每台气轮机所含凝汽器的个数，每台凝汽器的回路数，各回路管束管子数目和管子内径及管束材质；冷却水管出入口直径及在正常冷却水量的情况下各回路压降，最大冷却水量的各回路压降；冷却水的正常流量及最大流量；凝汽器冷却水口管处的工作压力、有无虹吸现象。
         3)每台机组循环水泵的数量及型号、水泵的正确流量及扬程、循环泵入口及出口管道布置情况。若入口为虹吸系统，请提供立面布置图。
         4)发电厂供水及冷却水的分析资料，冷却水所含粗糙杂质及碎屑的性质；冷却水一次过滤采用的方式，漏孔的大小；冷却水有无进行化学处理。
胶球清洗系统主要组成部件说明：
循环水过滤系统-二次滤网装置
         二次滤网是凝汽器循环冷却水系统的二次净化设备是胶球清洗系统中的主要设备之一，它的作用是过滤冷却水、净化水中污物，除去可能堵塞凝汽器换热管的杂物，保持凝汽器水室经常处于清洁状态，保证每绵胶球正常投入、回收和运行，提高胶球回收率不可缺少的装置。特别是在水中含杂质多而又受季节影响大的开式冷却水系统中，二次滤网的作用尤为重要。
         我公司提供二次滤网分为两个系列：WF-A型内旋负压反冲式二次滤网和WF-B型旋转网芯负压反冲式二次滤网。
WF-A型二次滤网结构及特点：
         WF-A型二次滤网的形式为内旋负压反冲式，它具有占地面积小、结构紧凑、水阻小、可不停机排污、排污效果好等优点。WF-A型二次滤网可立式安装和卧式安装。
         主要技术特性：公称直径500~2200mm；净化能力1900T/H~27370T/H；设计压力0.6 Mpa；水阻 <350 mmH2O；排污转速4~10r/min；
二次滤网结构简介：
         二次滤网主要由滤网、外壳、蜗轮箱体、排污槽、传动轴、排污口和电驱动等部件组成。滤网由骨架、网板和筋板组焊而成，整个滤网有足够的刚性和强度。网板材料为不锈钢，焊接在骨架上，网板上钻孔直径为Φ6 mm~Φ10 mm（可选）。海水型网板由高品质不锈钢材料制成。外壳由优质钢板制成。前或后壳体内各焊有一个轴承座，由支撑筋板连接。排污旋转就靠它支撑，轴承座内装有高分子尼龙轴承等。海水型外壳内应加装牺牲阳极，并涂防腐漆或用1Gr18Ni9Ti以上材料制作。
         排污槽显长条形，布置在滤网进水口上方。排污槽的刮板与滤网表面旋转，与排污管相连，排污管外接排污阀。在运行过程中，当滤网表面积污、杂物堵塞网眼，当滤网内外压差增加到一定值后，就必须打开排污阀，因排污管与冷凝器出水管相连，使排污槽内压力迅速下降，同时排污槽旋转，排污槽罩在滤网的区域内的杂物在刮板的刮动下和水流反冲洗的作用下被排出本体外。在排污过程中，电驱动通过蜗轮蜗杆驱动排污槽缓缓旋转。将滤网上的垃圾清除干净，排污完毕，关断排污阀，电驱动停止转动。
WF-A型二次滤网它具有以下特点：
         1)网芯驱动齿轮与循环水隔绝，润滑系统采用全封闭形式，齿轮不再受水、泥沙等杂质磨损和侵蚀。
         2)消除了老式二次滤网存在的传动系统复杂易产生故障的缺点，运行安全可靠，检修维护方便。
         3)可以清除粘附力较强的杂物，使二次滤网使用性能更进一步提高。

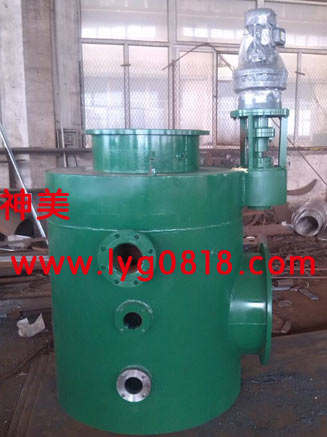

WF-B型二次滤网结构及特点：
         WF-B型二次滤网结构形式如示，它主要由：外壳、旋转网芯、集圬室、传动机构、减速机构、排污门等部件组成。网芯及轴系均采用不锈钢制造。WF-B型二次滤网一般为立式布置。
         WF-B型二次滤网的网片由流线型网片搭接组成井字形结构，水阻较小，根据冷却水管管径的大小，将滤网下部用隔板分成8～16个集污室，这些隔板同时也是滤网构件的支撑骨架。在冷却水的进行侧安装排污斗，排污斗与集污室之间装有弹性密封。电动机通过减速装置带动网芯慢速旋转，当集污室与排污斗重合时，根据负压反冲原理，脏物便随同水流由闭合空间经排污管排入凝汽器出口管或地沟。
二次滤网进出口供货范围：
         1)按供、需、设计院三方选定的二次滤网型号、规格、供二次滤网本体，传动机构及执行机。
         2)提供与二次滤网进出口法兰相配的法兰和紧固件。
         3)提供排污阀及其相配的法兰和紧固件。
二次滤网定货须知：
         1)二次滤网的型号及名称；
         2)冷却水及主要过滤物类型；
         3)水管公称直径、壁厚、单管额定流量。
