螺杆机组冷凝器中央空调自动在线清洗装置技术参数说明？

      胶球清洗装置采用带液晶显示单元的PLC程序控制，PLC分别按SIEMENS及AB的系列产品报价，最终由供买方确认。并免费提供PLC的相关安装编程软件，编程电缆、通讯软件及显示屏编程软件。
      控制系统应能实现收球网的“自动”、“手动”控制，即压差和时间自动控制及就地和远方手动控制，正常运行应为自动控制。在“自动”方式下，收球网前后压差达到设定值1时自动收球并反洗网板，反洗完成后自动回到运行状态，在网板前后压差达到预设值2时，自动紧急反洗同时发出报警信号，以保证系统安全高效地运行，卖方还应单独设置差压变送器，并将4~20mA信号直接送至DCS系统；另外还应设有时间控制，即在规定的时间内，无论差压是否达到某一定值，均可自动清洗一次。差压开关及相应的测量导管、仪表阀门、接线盒及附件均由卖方随胶球清洗系统设备一起提供。卖方还应提供胶球泵进出口压力表。/个）一次测量元件。
      冷凝器胶球自动在线清洗装置是对中央空调主机﹙冷凝器、蒸发器﹚冷却管进行有效清洗的设备。该装置性能的好坏直接影响到主机﹙冷凝器、蒸发器﹚冷却管的清洁程度和传热效果。随着国民经济的快速发展，近年来中央空调的市场逐渐托宽，该装置广泛用于空调水系统主机﹙冷凝器、蒸发器﹚清洗工作，在连续工作不降低负荷的情况下，可以随时在线清洗，能始终保持冷凝器冷却管的清洁，能提高换热效果，减少主机﹙冷凝器、蒸发器﹚冷却管的腐蚀，大大延长冷却管的使用寿命，减轻了工人的劳动强度，增加经济效益。确保空调水系统的安全稳定经济运行，冷凝器胶球自动在线清洗装置是空调机组清洗不可缺少的设备。
       我公司设计生产的冷凝器胶球自动在线清洗装置是目前国内高新产品，中央空调胶球清洗装置主要由捕球器是产品和自清洗过滤器、蓄球器、发球器、投球阀、收球阀、PLC控制系统等组成。
      1、结构设计新颖合理。
      2、PLC控制系统自动化性能高，操作方便，无需人员值守。
      3、系统自动启停，投球饱和状态情况下胶球回收率可达（≥98%）。
      4、自清洗过滤器过滤效果好，过滤器过滤能力强，技术国内领先。
二、使用范围
      捕球器是根据空调冷水主机﹙冷凝器、蒸发器﹚冷却管专门设计的，主要适用于中央空调主机冷却水管的清洗，该装置还适用于冷油器和热交换器冷却管的清洗，大大提高了冷油器和热交换器换热效果，还有效提高了经济效益。
三、冷凝器胶球自动在线清洗装置的优点
      1、我公司设计生产的冷凝器胶球自动在线清洗装置是系列产品，具有不漏球、不切球、不跑球、不堵球等优点。
      2、冷凝器胶球自动在线清洗装置收球率：冷却水压力≥0.15Mpa，投球达到饱和状态下，收球率≥98%。
      3、捕球器滤网的材质应采用SS304不锈钢或等同的光滑、耐腐蚀的金属材料，胶球清洗装置的使用寿命可以延长到30年。
四、工作原理
      选用合适的胶球，将胶球从发球器上端盖处投入蓄球器内，投球数量为主机冷却水管数的10%左右，装球完毕。关闭放水阀，打开发球器上的排气阀，排完蓄球器内的空气后，关闭排气阀，此时将旋钮旋至PLC系统自动控制，PLC指令打开投球阀，然后启动发球器，远行五分钟PLC指令打开蓄球器切换阀，胶球在循环水压力带动下进入﹙冷凝器、蒸发器﹚水室。胶球在循环水进出口压力差的作用下，跳动洗刷冷却管内泥沙污物，对冷却管内进行一次抹擦，冷却管内壁泥沙污垢被胶球冲刷下来随着水流带出，连续清洗，一般运行时间设计在20∽40分钟之间 。当运行时间到达设定值时，PLC指令关闭蓄球器切换阀，收球5分钟，PLC指令关闭投球阀和收球阀。阀门关到位时信号送给PLC，PLC指令停止发球器，此清洗过程为冷凝器胶球自动在线清洗装置单元化过程。
五、捕球器的型号及技术参数
型号 工作压力 循环水管径 形式
LSHK-80 ≥0.12Mpa DN80 漏斗式
LSHK-100 ≥0.12Mpa DN100 漏斗式
LSHK-125 ≥0.12Mpa DN125 漏斗式
LSHK-150 ≥0.12Mpa DN150 漏斗式
LSHK-200 ≥0.12Mpa DN200 漏斗式
LSHK-250 ≥0.12Mpa DN250 漏斗式
LSHK-300 ≥0.12Mpa DN300 漏斗式
LSHK-350 ≥0.12Mpa DN350 漏斗式
LSHK-400 ≥0.12Mpa DN400 漏斗式
LSHK-500 ≥0.12Mpa DN500 漏斗式
LSHK-600 ≥0.12Mpa DN600 漏斗式
六、冷凝器胶球自动在线清洗装置的组成
      1、自清冼过滤器：过滤器是冷却水净化装置的主要设备之一，它可以过滤大于1.5㎜以上的一切杂物，保证胶球在主机﹙冷凝器、蒸发器﹚冷却管内正常运行，自清冼过滤器起到了非常关键的作用。详细工作参数等情况参阅自清冼过滤器使用说明书。
      2、捕球器：捕球器是胶球清洗系统中的关键设备，它安装在中央空调主机﹙冷凝器、蒸发器﹚冷却水的回水管段上，它的作用是把胶球从冷却水中分离出来。我公司设计的捕球器，它克服了漏球、跑球、切球、碎球等缺点，操作方便，收球率高，经济效益好。
      3、蓄球器：蓄球器是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置：它由外壳、漏斗、切换阀等部件组成，并配有观察窗、排气阀、放水阀。

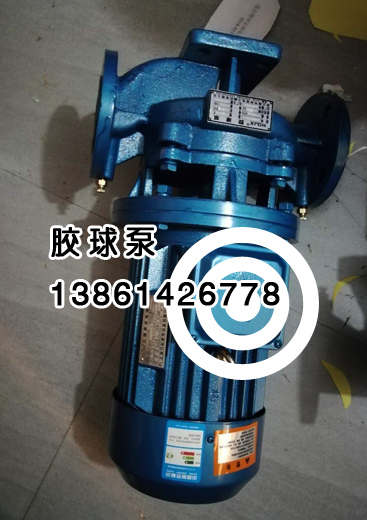

      4、发球器：它是胶球系统中让胶球进行不断循环的动力设备，它具有不堵球、不切球和对胶球磨损力小等优点。
      5、球阀，主要投球和收球系统的开启及关闭系统，球阀：手动系统选用手动球阀，PLC自动控制系统选用自动球阀。
      6、胶球，胶球具有耐磨、质地柔软富于弹性、材质均匀，气孔均匀贯通。干态胶球直径误差不大于公称直径的±2%且不超过±0.2mm，湿态胶球相对密度为1.00～1.15，在使用期内及5℃～45 ℃水温下胶球直径胀大不应超标且不老化，湿态胶球直径比冷凝器换热管的内径大1mm。胶球应耐腐蚀，在寿命期内性能不变。当湿态胶球直径小于换热管内径，或温度端差的增量变化超过0.3°C，或使用时间超过3000H时，应更换新的胶球。
七、冷凝器胶球自动在线清洗装置PLC自动控制
      1、冷凝器胶球自动在线清洗装置可实现PLC全自动化控制，主要靠PLC模块自动化控制。PLC自动控制，同时配有时间控制实施计划，起到安全二级保护，胶球清洗投用设置二级时间保护，时间设计范围可以设置0-999小时自动投用一次。投用时间可以设置为3分钟，二级保护投用时间设计按用户要求。中央空调胶球清洗装置PLC模块指令打开蓄球器前置电动投球阀和电动收球阀，同时将信号传送给胶球输送泵，启动胶球输送泵。5分钟后PLC模块指令打开蓄球器切换阀，当胶球清冼时间满足30分钟后。PLC模块指令关闭蓄球器的电动切换球阀，收球5分钟后，PLC指令关闭循环水管道回水管道上装有收球阀。其次PLC再指令关闭投球管道上的电动投球球阀，单流程运行此时 PLC指令停止发球器。
      如果是双流程运行规程，此时PLC指令打开另一侧收球网管道上的电动收球阀，其次打开投球管道上的电动投球阀，再打开蓄球器电动切换阀，当胶球清冼时间满足30分钟后。PLC模块指令关闭蓄球器的电动切换球阀，收球15分钟后，PLC指令关闭循环水管道回水管道上装有收球阀。其次PLC再指令关闭投球管道上的电动投球球阀，最后 PLC指令停止胶球泵。双流程运行结束。
      2、控制器能控制器能提供无缘触点和R485网络接口，并提供状态信号（启动、停止、运行、故障）给中央空调群控系统和整个项目BA系统，配合监控。应具有远程监测功能，应用GPRS将系统运行参数远传至监测中心，用于实时监控系统运行动态。
      3、缓释化学药剂：对冷却水系统添加能够缓慢释放的缓蚀剂，阻垢剂，杀菌剂。
