胶球清洗装置三代技术更新及特点介绍配件改造实例

      长期以来，我们神美公司一直致力于一次滤网、二次滤网、胶球清洗装置及滤水器的专业制造和研究；特别是全心致力于凝汽机冷却水循环效率和可用率的优化。于1995年成功开发了第一代胶球清洗装置和滤网，1999年开发了第二代产品，设备普遍用于国内电厂，不仅为电厂解决了冷却水中的垃圾问题，同时采用了可靠的系统保证了凝汽器始终清洁高效地运行，不仅为业主带来了可观的经济效益，也为自己在该专业领域内领先于同行企业奠定了坚实的立足基础。神美公司配备了专业检测人员，严格执行生产不停、检验不停制度，采用先进的试验、检验设备，从原材料进厂到生产加工、产品出厂全过程实行严格要求的质量控制。生产的50MW-1000MW机组凝汽器系列胶球清洗装置及一次、二次滤网、滤水器，符合电力行业DL/T581、DL/T458-99标准。
      随着开发项目和制造领域的不断扩大，旧的机制已不适应发展的要求，神美公司经过重组，我们神美公司经过了多年的市场锤练，总结了第一代、第二代产品的优缺点，最终开发出了集以上二代优点于一身的SF型胶球清洗装置和EPF型自动和手动排污二次滤网及滤水器。根据各电厂的使用结果表明第三代产品的确为各电厂更新、换代、改造的首选产品。
      我神美公司能够根据用户要求和现状，设计特殊要求的胶球清洗装置和滤网以及滤水器。产品出厂后进行质量跟踪，搜集用户意见，满足客户要求。
      坚持质量第一、树立名牌产品、满足用户需求是本神美公司经营发展的方针，热忱欢迎中外客商、各界同仁朋友来神美公司洽谈合作。
胶球清洗装置技术特点及改造实例
      我神美公司一直重视研究胶球清洗装置，二次滤网、滤水器等电厂辅机设备，有着丰富的生产经验。
      大唐电厂2×200MW机组原来的胶球清洗装置，自投运起收球率一直在30％左右，经原制造厂多次整改造，收球率还是在30％左右；电厂经多方调研选中我神美公司，经我神美公司实地考察，根据该厂凝汽器的工况设计制造了SFG收球网，安装上后经调试，一次收球率97％，自投运至今收球率一直保持在96％以上。
      湘潭电厂2×300MW机组原来的胶球清洗装置的情况与电厂一样，经我神美公司改造了收球网和对凝汽器堵死角改造后，收球率达到90％以上。
      一、我神美公司经过二十多年对胶球清洗装置、二次滤网、滤水器等电厂辅机设备的研究制造，积累了丰富验，在SF活动栅格型收球网的基础上研究制造了SFG型筛形网推杆传动分流型收球网，该收球网的优点：
      1、筛形网的阻力系数小（0.242），收球网的运行水阻小于3Kpa，不会影响凝汽器冷却管内循环水的流速；
      2、活动网为框架结构，刚性好，强度高，在循环水的冲力下不易变形；
      3、活动网在收球位置时，在活动的下部有推杆把活动网顶死在筒体上，这样活动网在循环水的冲力下不会产生振动和脱离筒体而产生缝隙，造成跑球；
      4、收球网内增设安装胶球分流板和胶球引导板，有利于提高卧式安装收球网的收球率。
      我神美公司生产设计的实用新型专利排污槽旋转型二次滤网：
      1、运行水阻小，不影响机组的正常运行。
      2，排污干净。
      3，排污时循环水量损失小。
      4，操作、维修（护）简单
      二、有着丰富的现场改造安装经验，如：电厂、昆明电厂等。
      三、有对凝汽器堵死角的经验，如：电厂、湘潭电厂等。
胶球清洗系统及工作流程
      胶球清洗系统主要有：收球网、装球室、胶球泵、分配器、控制系统等组成。
一、胶球清洗系统示意见附图：
      机组容量≤50MW时 为公共系统，一台机组需二台收球网、一台装球室、二台分配器、四台球阀、一台胶球泵；收球网操作可采用电动型或手动型。机组容量＞50MW时为单独系统，一台机组需二台收球网、二台装球室、二台分配器、四台球阀、二台胶球泵；收球网操作为电动型。单独系统的控制若采用程控时，收球网装球室球阀均为电动控制。

二、工作过程：（胶球在清洗时胶球流动方向见胶球流程图）
      清洗时将数量约等于凝汽器进水室冷却管根数10%、直径较冷却管内径大1—2毫米的湿态（湿态时的胶球比重与水相近）胶球装入装球室后，启动胶球泵，装球室内的胶球在胶球泵的作用下（胶球泵水流压力略高于循环水的压力），进入凝汽器进口水循环水管中，随即与循环水充分混合后进入凝聚汽器进口水室，在凝汽器进出口压力作用下，胶球通过冷却管，由于胶球是多孔柔软的弹性体，在通过冷却管时内壁时在管内呈卵形，与冷却管内壁有一整圈接触，在冷却管内壁全长上抹擦一次，（如图）；

      当胶球流出冷却管口后在其自身的弹性作用下，突然恢复原状，清除胶球外表面上大部分污物(垢)，胶球表面小部分污物在循环水中流动过程中随水清洗；同时胶球随循环水流入收球网，在收球网网板的阻挡和循环水的带动下，胶球流入收球网的胶球引出管处，被胶球泵吸出，再输入系统管道，以此重复循环，达到清洗冷却管内壁的目的。
三、收球网
      我神美公司设计制造胶球清洗装置已有二十多年的历史，收球网是胶球清洗装置中的主要设备之一。它安装在凝汽器出口循环水管道上(一般大都为立式安装)。其作用是把已通过凝汽器冷却管分散在循环水中胶球汇集起来，在胶球泵的作用下，供再循环清洗使用。
      我神美公司设计的SFG分流型栅格收球网与其它厂家制造的收球网在活动网板上有重大的改进，SFG型分流型栅格收球网的活动栅格网板为楔形栅格网，楔形网安装在框架内；楔形网的阻力系数为0.93左右，网板的收球和运行（反冲洗）有安装在网板下部的曲柄机构来实现的，网板在收球位置时，网板的自量和循环水对网板的势能和动能产生的力大部分有网板轴承受，网板在收球位置时正好是曲柄机构运动死点自锁，并在传动网板被曲柄机构顶死在筒体内壁上，这样一是网板不会产振动，二是网板与筒体接触处循环水对网板产生的主要分力与曲柄机构相抵消，网板与筒体接触处不会产生缝隙；有了以上网板水阻小的优点和自锁的功能，所以SFG分流型收球网在不同循环水流量下不卡球，不跑球，不积球 。除安装导流板外，还安装了胶球引导板，更有利于胶球流入胶球引出管， SFG型收球网能常期保证高的收球率。并在运行过程中不需要任何调整和维护（修）。SFG分流型收球网结构简图见附图。
四、装球室
      装球室是胶球清洗系统中主要设备之一，它的作用是装球和观察胶球清洗时的运行情况，和收集胶球，去除损坏的胶球，加入合格的胶球，并验查收球率，从而可知胶球在运行过程中对凝汽器冷却管清洗效果的好坏，从中找出原因，采取相应的措施，提高收球率。
      我神美公司设计制造的装球室结构合理，操作简单方便，能适应 不同机组和系统管道的安装。。
五、胶球泵

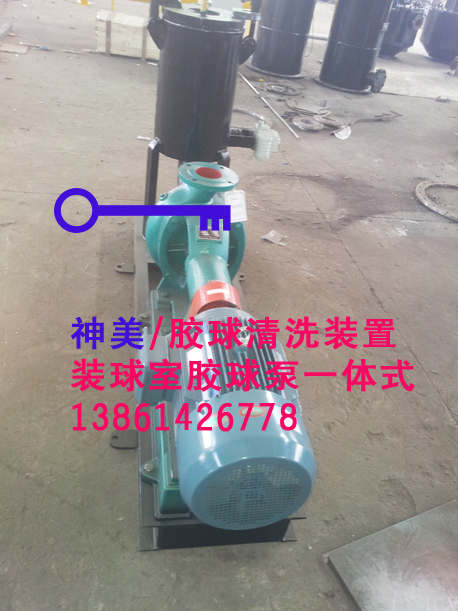

      胶球泵在凝汽器胶球清洗系统中使胶球再循环的唯一动力设备，IZL125系列胶球泵是胶球清洗专用泵无障碍离心泵。根据机组容 选择相应规格的胶球泵。其主要技术参数下表：
型  号 流 量(m/h) 扬 程(m) 转 速(r/min) 功    率 效 率
(%) 允许吸程(m)
    轴功率 电机功率
IZJ80-36 60 36 2900 11,80 15 50 6
IZJ100-8 40 8 960 1,58 3 60 6
IZJ100-11 40 11 960 2,18 3 60 6
IZJ100-18 50 18 1450 4,08 5,5 60 6
IZJ100-25 60 25 1450 6,8 11 60 6
IZJ125-8 40 8 960 1,58 3 60 6
IZJ125-11 66 11 960 2,8 4 60 6
IZJ125-18 66 18 1450 5,3 7,5 60 6
IZJ125-22 100 22 1450 8,8 15 65 6
IZJ125-25 100 25 1450 9,7 15 60 6
六、分配器
      分配器：它是一个带活动挡板的三通。用于共公系统时，转动挡板手柄，使胶球流向需要清洗一侧的凝汽器；这样能起到一台胶球泵和一台装球室清洗一台机组二侧的凝汽器。用于单独系统时，可调节球泵的流量，提高收球率。
