神美公司国内首发凝汽器海绵胶球清洗装置自动控制系统操作技术新突破！

      连云港市神美公司（http://www.sm0818.com）生产的凝汽器海绵胶球清洗装置适用于河北电厂200MW循环流化床机组的胶球清洗装置设备。使用海绵胶球清洗装置清洗凝汽器铜管，就是借助水流的作用将略大于铜管内径的海绵胶球循环挤过凝汽器铜管，对铜管进行擦洗，使用本装置可在机组不减负荷情况下清洗凝汽器，实现降低凝汽器的端差和气轮机背压，提高气轮机热效率，降低发电煤耗，减缓铜管内壁腐蚀，是节能和改善劳动条件的理想设备。

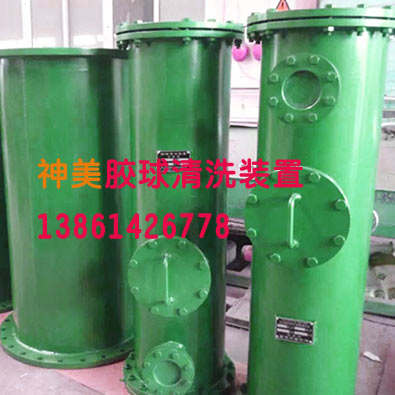

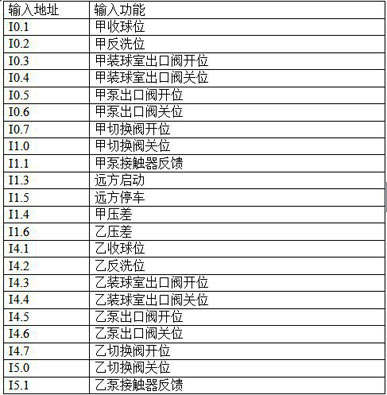

      凝汽器海绵胶球清洗装置有甲乙两套清洗装置和一套自动控制系统，它的自动控制系统主要由上位机触摸屏监控和下位机PLC两大部分组成。PLC采用Siemens公司产品S7-300，编程环境采用Step7-V5.2。S7-300是模块式组装方式，其模块包括一个电源模块PS 307 5A（6ES7 307-1EA00-0AA0），一个CPU模块CPU 314（6ES7 314-1AF10-0AB0），两块16点24V DC开关量输入单元DI16X DC24V（6ES7 321-1BH02-0AA0），三块8点220V AC开关量输出单元DO16X REL（6ES7 322-1HH01-0AA0），共有五个模块构成下位机控制。开关量输入单元用于DC24V接点输入，反映位置信号和故障信号。

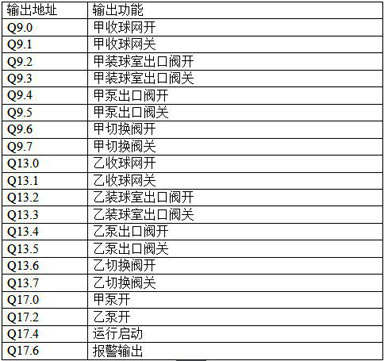

见下表：开关量输出单元用于AC220V接点输出，启停各设备。
见下表：

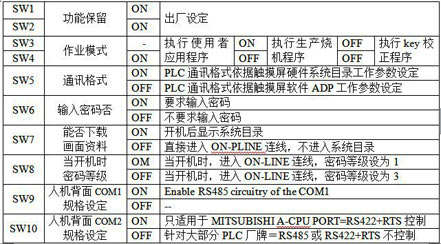

      凝汽器海绵胶球清洗装置触摸屏采用TFT 10.4’Hitech产品，编程软件为Hitech ADP，显示操作方便；适用于工业环境。触摸屏在使用前要先进行设置，背后有一组10位的拨码开关，使用见下表。
以下主要介绍触摸屏的操作过程：
      在系统上电之前，首先要检查PLC和触摸屏之间的通讯电缆连接要正确，PLC的拨码开关放在运行（RUN）的位置上，如果所有检查正确，将控制柜内断路器合上，为整个控制系统上电，上电后触摸屏显示主画面，PLC电源和运行灯亮。触摸屏操作画面主要有七个画面组成，包括主画面、甲套设备手动调试画面、乙套设备手动调试画面、泵设备手动调试、系统参数设置画面、历史报警画面、操作帮助画面等。

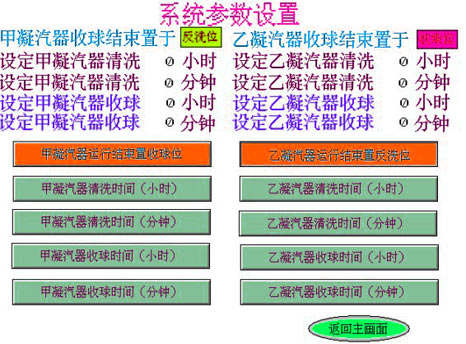

      在设备启动前，首先按动“参数设置”按钮，从主画面进入系统参数设置画面进行参数设置，在系统参数设置中主要有两项内容，收球网在收球结束时的位置设置和清洗、收球时间设置。
      收球网在收球结束时的位置可以根据设置在程序运行时保持所设置的位置，在程序中默认位置为“反洗位”，若要改为“收球位”，按“甲（乙）凝汽器运行结束置收球位”按钮，则 “反洗位” 显示改为“收球位”，并且按钮的字显示为“甲（乙）凝汽器运行结束置反洗位”；反之，按“甲（乙）凝汽器运行结束置反洗位”按钮，则 “收球位” 显示改为“反洗位”，并且按钮的字显示为“甲（乙）凝汽器运行结束置收球位”。

      清洗、收球时间设置共有甲乙两组按钮，每阻四个，其中“甲（乙）凝汽器清洗时间（小时）”、“甲（乙）凝汽器清洗时间（分钟）”，这两个按钮设置清洗时间为几小时几分钟，“甲（乙）凝汽器收球时间（小时）”、“甲（乙）凝汽器收球时间（分钟）”，这两个按钮设置收球时间为几小时几分钟。按动时间设置按钮就会弹出如下图的小键盘，输入所需要的数字按“ENT”键确认，设置的时间显示在屏幕上部的时间显示区。小时设置范围0～23，分钟设置范围0～59，如果超出以上范围，时间将不能设置并且显示“Input out of limit”，即“输入超出限制范围”，这时必须重新输入使设置正确。

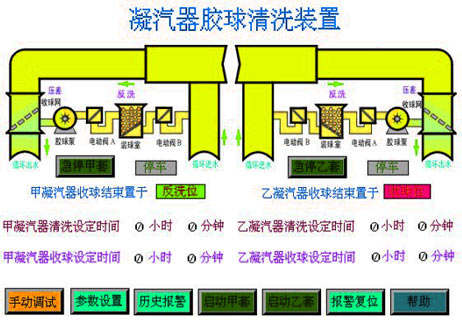

      系统参数设置完成后返回主画面，主画面共有九个操作按钮，其中“手动调试”、“参数设置”、“历史报警”、“帮助”四个是画面切换操作，其余五个是设备运行操作按钮，“启动甲套”和“启动乙套”分别启动甲乙两套设备自动运行，“急停甲套”、“急停乙套”分别在甲乙两套设备自动运行时停止设备自动运行，“报警复位”使设备运行时出现的报警复位。
      启动设备自动运行时，按动“启动甲（乙）套”，“停车”指示转为“运行”时松开按钮；如果运行过程中出现故障，按“急停甲（乙）套”设备停止自动运行，检查故障并排出故障。
除了设备的自动运行部分，触摸屏还设置了三幅手动调试画面，包括甲套设备手动调试、乙套设备手动调试、泵设备手动调试。

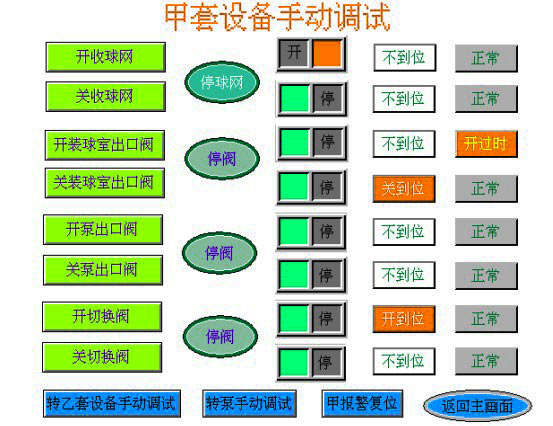

      在甲（乙）套设备手动调试画面中分五列，前两列为操作按钮，分别是开关设备和停设备；后三列为状态显示，第一列显示的是PLC的输出点状态，显示“开”表示PLC输出点有输出，显示“停”表示PLC输出点没有输出；第二列显示的是设备的位置信号，同一个阀关位和开位都显示不到位表明阀体在中间位置，在开位显示“开到位”，在关位显示“关到位”；第三列显示的是报警信号，显示“开过时”或“关过时”时表示阀体在规定的时间内没有到位，为了保护执行机停止开阀或关阀。

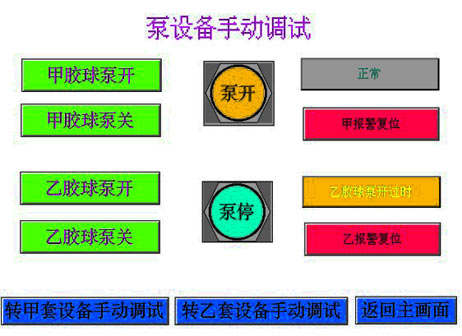

      甲乙套胶球泵的操作均在泵设备手动调试，见下图。
      按动甲（乙）胶球泵开，如果PLC输出点有输出信号泵停信号灯变为红色，并显示“泵开”指示，如果没有输出，则显示“泵停”。显示泵开30秒后，如果没有交流接触器信号反馈到PLC，报警信号显示“甲（乙）胶球泵开过时”。
