50MW机组胶球清洗装置招标技术资料

 一、招标范围
序号 名称 规格型号 单位 数量 备注
1 收球网 DN900 台 2
2 胶球泵 台 1
3 装球室 只 1
4 二次滤网  台 2
5 电动球阀   只 5
7 控制柜 套 1
8 分汇器 只 1
9 排污阀门 只 2
10 手动球阀 只 2
11 放水、放气阀 只 4
12 配对反法兰及连接件 套 2
13 胶球 ￠24 千个 6

二、技术要求：
投标方所提供的胶球清洗装置必须是技术先进、经济合理，成熟可靠的产品，并具有较高的灵活性，能够满足机组各种运行方式的需要。
1  凝汽器胶球清洗装置要保证安全可靠，同时要有好的经济性能和一定的先进性。
2  机组凝汽器胶球清洗系统分别采用两套就地程控柜，保证胶球清洗装置能够按照投运程序自动和手动运行。
3  在设计工况下，使用湿态直径比凝汽器不锈钢管内径大1-2mm的清洗用胶球，每次清洗半小时后，保证收球率≥95%。胶球清洗装置的收球率测试方法为连续运行24小时，收球半小时。胶球具有一定硬度并富有弹性，胶球的气孔均匀、孔间连通吸水性强，湿态球的比重与水相近，胶球在进入水室后从水室底部至顶部分层均匀悬浮，从而保证能清洗底部至顶部的每一根冷却水管。胶球密度均一，具有良好回复性能，在水温35℃运行时，湿态胶球直径不能超过干态胶球直径0.5毫米，运行中胶球球径比凝汽器管子内径大1～2mm，在运行期间保持稳定，以防止胶球堵塞冷却水管。
4  胶球投运时，收球网运行正常时水阻不大于200mmH2O。胶球清洗装置中的滑动轴承和滚动轴承符合DIN EN ISO9001 和国标的有关规定。
5  凝汽器收球网立式安装在凝汽器冷却水出口管上。收球网结构为倒V型，网板采用组装式结构，两只收球网布置在汽机房+1m。
6  收球格栅网板具备反冲洗功能，收球装置设置人孔以便于检修。收球网及壳体有足够的刚度、不变形，各转动部件保证转动灵活不卡死。胶球清洗装置大修周期为5年，设备的性能能满足大修周期的要求，除胶球外所有设备部件寿命均不小于30年。
7  收球网及壳体有足够的刚度不变形各转动部件保证转动灵活不卡死。
8  投标方提供胶球清洗装置完整的控制系统设计，并负责控制柜（程控柜、动力柜）柜内设备安装及接线，提供胶球泵进出口压力表四只。
9  投标方根据投标方提供的详细资料，负责设计从控制柜端子排至就地控制装置的电缆连接，并提供胶球清洗程控系统的总电源。除此之外的设计工作均由投标方负责。

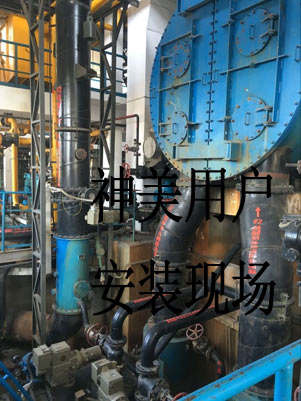

10  凝汽器胶球清洗系统由下列部分组成：
10.1 具有电动执行机构的胶球加球室和带电机的胶球泵。
10.2 具有电动执行机构的收球网,压差测量和控制系统。
10.3 具有手动的阀门、附件，胶球分汇器及附件。
10.4 海绵胶球，投标方根据招标方冷却水不同的运行工况选择相应的胶球型号，根据运行时间确定不同胶球数量的比例。
10.5 微机程序控制柜及与之相关的控制设备。
11  胶球泵：提供性能优良可靠的胶球泵。
12  阀门
12.1 胶球清洗系统使用带法兰的球阀。
12.2 阀门不操作时，能自锁。正常运行时，阀门保持常开状态。
12.3 阀门采用碳钢材质。阀门及附件反法兰采用Q235碳钢，压力等级不低于1.6MPa。
13. 收球网：
  每个收球网有两端的法兰，带铰链的人孔门，测量压差的接头，带法兰的出球口和网板的电动驱动装置。收球网为设置导流板以改善流场，消除死区，使出球更加顺畅。整个网板无焊接以避免应力和变形的产生，同时避免由于焊接带来的耐腐蚀性能的下降。按设计加工和装配，网板主轴的轴承采用进口自润滑轴承，保证活动网板转动灵活并无窜动现象。正常工作时网板实际倾角为30o。网板与筒体接触处圆滑，处于收球状态时最大间隙不超过4mm。根据胶球尺寸和水流情况选取最佳网板栅距，以防漏球、卡球。收球网垂直安装在凝汽器冷却水出口管上，两只收球网对称布置。收球网的设计具有良好的水力特性，以防止网板在水流冲击下振动，收球网的设计保证不堵球，不跑球。同时采取预紧措施，以防止网板在水流冲击下振动。
14、二次滤网
14.1 循环水二次滤网的骨架、网芯应具有足够的强度，能在0.1MPa的压差作用下正常工作，二次滤网采用卧式安装。
14.2 二次滤网采用全自动的运行方式，在设计的循环水量下设备的水阻≤500mmH2O。
14.3 二次滤网应具有自动反冲洗功能，滤网前后设压差测量系统，当前后压差不断增加达到设定值时，能够自动报警，同时还应有力矩保护、自动反转等功能。还应具有定时的反冲洗功能，时间可以进行整定。
14.4 二次滤网一次反冲洗时间小于1分钟，且一次清洗带走的水量应小于相应时间内额定流量的3.5%。
14.5   二次滤网系统中阀门开启与关闭应灵活、方便。
14.6 二次滤网的网孔及网孔中心距 5 mm。
14.7 二次滤网壳体设置DN300mm的人孔门，并保证网芯在局部破坏时只需通过人孔门单独进行更换或修理。
14.8  滤水器转子驱动机构型式为电动，且滤水器反冲洗转子还应设手动控制，在电源故障时可手动操作。
14.9二次滤网的壳体、网芯等内部过流部件应采用腐蚀性能较好的材料，网芯耐腐蚀性能不得低于304不锈钢。并应为多片可单独拆卸或更换的结构。网眼无连孔、破孔等缺陷，并且应排列整齐。
14.10 滤网分成多个单位，分别采用螺栓固定在支撑板上，以避免由于海水长期冲刷造成焊点首先腐蚀而导致强度降低，甚至破坏。
14.11二次滤网排污阀及电动执行机构采用优质产品。
14.12 电动执行机构防护等级为IP54，其绝缘等级为F级，并以B级温升考核。
15  仪表和控制
15.1 投标方提供满足胶球清洗装置运行、停止、事故状态下所需的一次测量元件及仪表、控制设备。供方采用符合最新标准的元件和设备组件，热电阻采用Pt100（双支）；热电偶采用E分度（双支）；模拟量信号为4～20mA DC；开关量为无源干接点，接点形式为DPDT，接点容量为220V AC，5A、220V DC，3A。严禁使用非标准测量元件。所有仪表采用法定计量单位。就地显示的压力表、温度计，其刻度盘直径至少为100mm，就地温度计为双金属万向型。电动执行机构采用宏庆公司的产品。仪表和控制设备安全、可靠、防盐雾腐蚀。
15.2 程控柜（内含动力柜）以及控制装置与仪表能防潮、防尘、防盐雾腐蚀、防支架的振动，其防护等级为IP55。
15.3不论采用手动还是自动操作，控制装置能程控操作启、停及收球网反冲洗，控制器包括时间调节器指示灯、开关、按纽和联锁。
15.4控制盘指示灯能表示每次操作时设备的操作及状况，具有故障警告牌的警告信号器能帮助运行人员判断问题，带流程模拟图。
15.5投标方负责胶球清洗程控系统的完整设计，包括阀门及泵的控制回路，并负责动力柜，程控柜内设备安装及接线。
15.6投标方在招标书中提供胶球清洗工艺系统图（含热工检测系统图），仪表及控制设备清单。
15.7 材质要求
收球网壳体:       Q235
收球网格栅:       304
收球网转动轴:      304
装球室壳体：      Q235（内部网芯、轴304）
胶球泵叶轮/壳体：    304/ Q235
胶球分配器壳体：    Q235
胶球清洗系统上所有的阀门及附件反法兰  碳钢
铸  件
铸件符合JB/T6880.1～3标准的规定，不应有影响强度的缩孔、气孔、裂纹等缺陷。铸件表面用喷丸、酸洗或其它方法清理干净。
16焊接要求
对需要焊接的部套，投标方按相应的标准进行焊接，并向投标方提供焊接程序、检查方法和保证焊缝不产生腐蚀的处理措施。
定。
17外协及外购部件
外购部件的名称、数量及制造厂商见供货范围及分包商列表。
其他如有补充单独列表。
18.标书中以表格型式列出详细的供货清单
19、 运输方式：产品运输及包装执行有关标准，供方送货(运费由供方承担)，货物送到工程地点。
20.供货期：   个月。
21.供方应提供安装用全套图纸、资料六套及供设计用图纸两套（供设计用图纸在合同签订后三日内交需方），免费派人指导调试。
22. 付款方式：（承兑支付）投标单位自填，招标方作为评标的依据。
23. 如果供方提供的设备经反复调试，在规定的时间内始终不能正常运行，供方应承担由此给需方造成的损失。
24.提供备品备件清单，评标时作为参考。
25.供方负责胶球清洗设备的提供和设备的安装调试，在设备安装完成后五日内完成调试工作，保证收球率在95%以上。
