凝汽器胶球清洗装置组成部件产品使用说明介绍及如何运行操作？
定义：

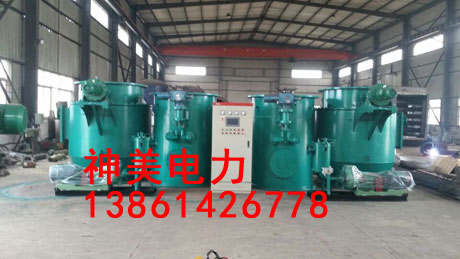

凝汽器胶球清洗装置由(二次滤网) 、收球网、装球室、胶球输送泵和电气控制柜等部件组成。使用胶球清洗装置可在机组不减负荷的情况下清洗凝汽器，提高凝汽器的传热效果，防止汽轮机热效率因背压升高而降低同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命是节能和改善劳动条件的理想设备。
对大机组采用单元制系统即凝汽器每一侧使用收球网、装球室、胶球输送泵各一台对于小机组通常采用共用制系统。
一、收球网

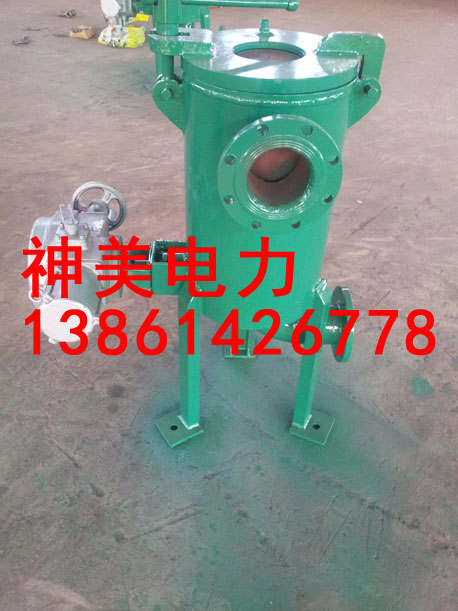

收球网是凝汽器进行胶球清洗过程中的关键组成设备之一。要维持海绵胶球对冷凝管的连续清洗就要将胶球源源不断地送入清洗系统中。再将清洗过冷却管的胶球及时回收再次用于清洗管子。收球网就是用来把分散在冷却水中的胶球全部收集起来的以便重复使用的设备。所以收球网的收球率很重要,神美公司生产的该新型收球网收球率高达到了96%以上。
收球网工作原理
新型收球网是在相应的管道中设置了一个型栅格网上部为进水端网板将整个管道截面全部遮挡收球工作由此开始。收球网的网板、主轴、卡轴块及紧固件等所有过流部件均可采用优质不锈钢。栅格网的两片网板由两根转轴转动在非运行工况时网板可被旋转到一定角度形成与水流平行的型结构。H型结构使水流对网板进行反冲洗可清除网上杂物及减少水阻。在投球运行时将网板转回到原来的型结构位置上。主要型式有手动小管径和电动大管径两种供选用。即循环水管径小于DN700的可选用手动单板型收球网当循环水管径大于DN700可双板分流型收球网。
二、装球室和分汇器

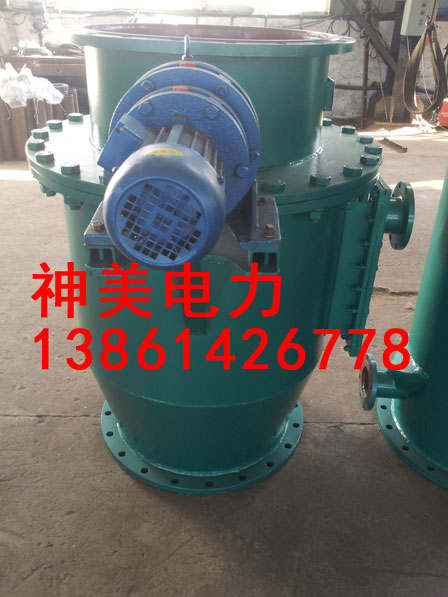

装球室是凝汽器胶球清洗装置中用于加球、收球、换球及观察胶球运行情况的一种设备。有JZ-Ⅰ型和JZ-Ⅱ型两种JZ-Ⅰ型用于125MW以下机组JZ-Ⅱ型用于125MW以上机组。其安装位置应便于运行人员的接近和操作。

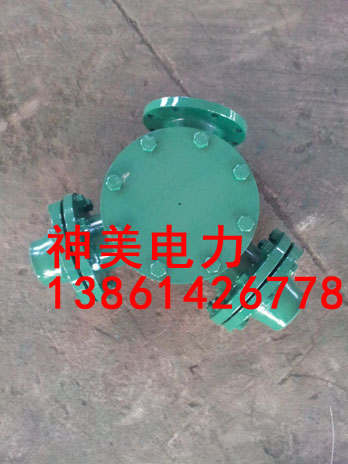

分汇器是一个三通阀通过导向板的切换可使胶球进入需要清洗的一侧凝汽器中工作。一般一台机组需两台分汇器，其进口通径为DN100分配口为DN89胶球投用时可通过窥视窗观察运行情况。
三、胶球输送泵及电器柜

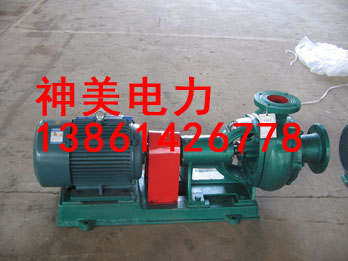

胶球输送泵为无障泵，这种泵在运行中不会损坏胶球其泵效高寿命长。布置时应能保持运行泵不发生气蚀。125MW以下机组可选IZK-11型配电机型号为Y132M-64Kw125MW以上机组可选IZK-22型配电机型号为Y160L-415Kw。

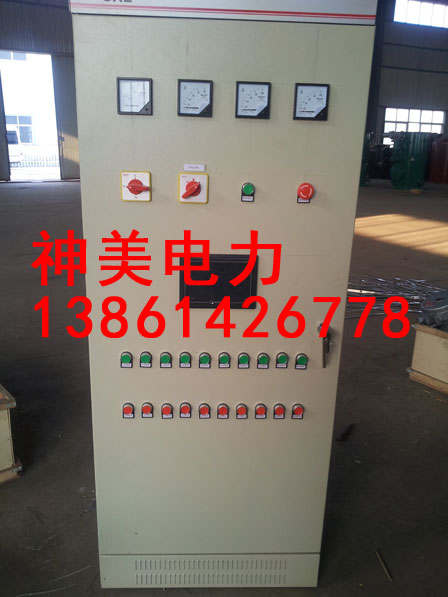

电器柜可控制胶球输送泵及装球室的胶球自动投放。
当电器柜用于200MW以上机组的程控控制系统时可与控制室相互配合投放胶球。

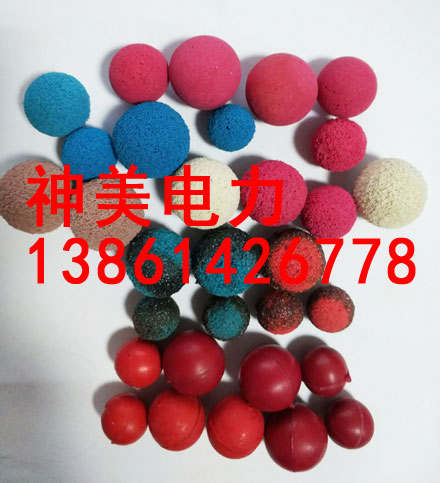

四、胶球
作为提高发电厂运行效率的重要手段之一，在线式凝汽器胶球清洗系统已经成为电厂的标准配置，胶球质量好坏是该系统的关键要素之一。
应选耐磨、质地柔软富于弹性材质均匀硬度适中气空均匀贯通，湿态比重1.00-1.15，在5-45℃水温下，使用期内球内径不大超标，不老化。
使用时湿态球直径一般比冷却管内径大1.0-2.0mm冷却管有两种规格时以小规格的一种为准冷却管口加装套管口以套管为准选择胶球。
1、正常投球量
为凝汽器单侧单流程冷却管根数7%-13%，依胶球循环一次所需时间的长短，取下限或上限或其接近值胶球循环一次的时间一般以30秒作为界限。
2、胶球补充周期或更换周期
胶球补充周期为胶球清洗系统累计运行7次，也可根据本单位具体情况不同调整补充周期。 胶球更换周期，根据国产球使用统计，其更换周期为胶球清洗系统累计运行60次。
另外在水中浸泡一段时间后个别胶球可能胀大过多致使直径超标在补充和更换胶球时均应及时换掉以防冷却管被堵。
五、胶球清洗系统运行具备条件
凝汽器水室中隔板的窜通缝隙应予消除以免引起循环水短路而部分球在该缝处停留。水室中除循环水进、出口外其余通外部的管道或盲孔需在水室内壁管口加装孔径不小于7mm的球面网罩以防逃球。
循环水流量最好保持在设计值偏差不大于+15%范围内亦可根据运行经验适当调整上述数值的控制范围。
六、胶球清洗系统运行操作
1、投运前准备
1) 胶球用温水浸泡24小时对浸泡后不合格的球去除不用。
2) 加球 打开装球室放气门放水门将装球室上盖打开放入泡好的胶球然后将上盖压好将放气门、放水门关闭。
3) 排气将装球室出水阀打开打开排气阀将装球室内气排掉直至出水关闭排气阀及放水阀。
2、运行操作
1) 将收球网操作手轮旋至“收球位置”胶球泵进口阀打开。
2) 启动胶球泵 打开装球室出口阀，将装球室切换阀打至“清洗位置”，清洗系统30分钟。
3、停止操作
将装球室切换阀打至“收球位置”胶球泵出口阀打开停止胶球泵，关闭装球室出口阀，关闭胶球泵进口阀，将收球网操作收轮旋至“网板反洗”此时水流对网板进行反冲洗运行结束。
