20吨/小时蒸汽发生器、热力除氧器技术说明? | ||||||||||||||||||
点击次数:754 时间:2017/8/14 8:18:58 | ||||||||||||||||||

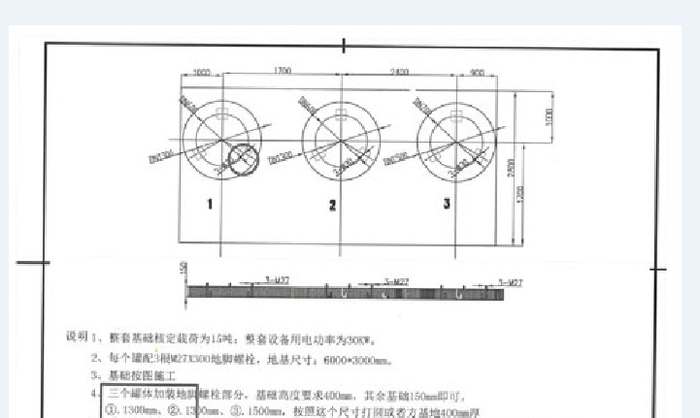

一、项目概述 工业园1300万大卡卧式天然气热载体锅炉,需配套蒸发量20吨/小时的导热油蒸汽发生器一台。要求设计压力≥1.0Mpa,壳程工作压力≥0.6Mpa。同时配置20吨/小时的热力除氧器一台(套)。 二、现场工艺条件 1.1、蒸汽发生器热源由1300万大卡天然气热油炉供给,供油温度≤230℃、供油压力0.2-0.3Mpa、热载体循环量≥700m³/h。 1.2、除氧系统与热载体锅炉厂家负责配置的给水预热器(水流量≥20m³/h)配合使用,热量不足的部分由蒸汽补充。 三、供货范围及设备配置要求 3.1、包括蒸汽发生器、热力除氧系统(含水箱)及附属设备。设备需配置全套监测仪表、自动控制系统、补水泵、自动调节阀、手动各一次控制阀、旁路控制阀、安全阀等。实现蒸汽发生器、水预热器及除氧系统的自动上水控制,水位自动控制、出汽压力、热油进油量的自动调节控制、除氧温度控制等。 3.2、自动控制系统(包括全套控制柜)配置及功能实现。 采用PLC控制(要求配置不低于S7—300系列的西门子可编程控制器),配置液晶触摸屏。主要电气原件使用施耐德品牌原件。 所有需要监控的运行参数均远传至自动控制系统,从触摸屏中监视控制。包括蒸汽发生器水位的显示和控制;供水温度、压力的显示和控制;蒸汽温度的显示;蒸汽压力和流量的显示及控制;辅机的运行状态显示;热力除氧器温度显示、自动调节阀开关状态及幅度显示及控制等。 3.3、蒸汽发生器的压力通过电动三通调节阀控制,三通阀进油和两侧出油均需配置手动阀控制阀,并设置手动旁通阀。 阀门必须使用国内知名品牌的中压闸阀。系统的调整要求保证热油的恒流分配,保证热载体锅炉热油循环量的稳定性(任何工况下热油流通量不得低于锅炉设计的额定循环量)。 电动三通控制阀需使用国内知名品牌的产品,自动控制系统灵敏,稳定可靠。 3.4、蒸汽发生器的蒸发能力在额定工况下必须能够达到设计参数,即0.6Mpa压力下,产汽量必须≥20t/h。 3.5、补水系统。 要求设置两台给水泵(一开一备),配合锅炉厂家提供的给水预热器使用。电控系统要与除氧系统联动。 蒸汽发生器设置两台增压泵和两台补水泵,要求两台补水泵分别采用变频器控制(一开一备)。增压泵联锁开停控制。 水泵需使用国内知名品牌水泵。要求质量可靠,使用稳定。补水必须为连续式补水的方式。 配置符合能效等级要求的知名品牌电机。 3.7、补水泵所需变频器要求配置ABB品牌,并配置输入输出电抗器、内置滤波器;配套水位监测和控制仪表(实现水位、供水压力、温度的就地显示和远传控制及显示)。 3.8、安全及质量要求。 蒸汽发生器、给水预热器、热力除氧器系统,安全附件齐全,自动报警指示、联锁保护系统功能全面、可靠。机组运行安全稳定。 设备的设计、制造、检验,必须达到及行业规范标准的有关要求。 随设备一并提供相关部门出具的压力容器检验合格证明、强度计算书、材质证明等相关质量检验证明。 四、设备工艺要求 4.1、额定蒸发量大于等于20吨/小时,额定产汽压力0.6Mpa。 4.2、设计合理,便于检修和清理维护操作。进水管路设计合理,避免对管束产生冲击和腐蚀。底部设置排污管束,确保锅筒底部的杂质能够彻底排除锅筒外。 4.3、热油管束管板处要求采用扣槽胀管加焊接的制作工艺,管束的焊接全部采用氩弧焊焊接工艺。 4.4、系统热油流量调节、蒸汽产汽压力调节灵敏可靠,控制精度高,产汽压力波动范围≤±0.01Mpa。 4.5、汽水分离效果可靠,产蒸汽不得带水。 4.6、壳体设置人孔便于内部的检查维修。 4.7、除氧系统水位、温度、压力调节控制稳定,除氧效果达到相关标准要求。 4.8、热油循环量按照750m³/h左右设计,管道孔径等与流量相适应,热油循环阻力小、循环量稳定。 五、交货周期及资料交付 1. 交货周期 交货周期≤45天。 2. 制造厂设计资料交付进度 A、 合同生效后二周内,供货商提供以下资料 设备安装图、基础图、强度计算书、热力、流体动力等工艺计算书、仪控原理图,仪控柜体图,仪控接线图、设备数据表; B. 发货时,供货商还应随机提供下列文件: 交货清单、竣工图、使用说明书、产品质量证明书、压力容器安全质量监督检验证书和检验合格证书、受压元件材料质量证明文件、压力试验报告、焊接质量检测报告。 3、其他要求:投标方需采取清单报价的方式参与投标报价。 六、质量保证及售后服务要求 1、设备整体质保期一年。 2、热载体加热炉使用寿命保证期≥10年。 3、热载体加热炉设计生产图纸及强度计算书报送省级质量技术监督局审查并批准,热载体加热炉产品及制造由省级质量技术监督局监检并批准合格。 4、在设备安装过程中派技术人员现场指导,并提供现场调试,操作人员培训;负责对所提供的产品的质量保证,在产品质保期内,凡供方产品存在的质量问题或缺陷,供方将免费负责更换或修复.供方承诺对所供设备提供终身服务,对需方反映的情况将及时,迅速答复,如有必要将在最短时间内派员到现场协助处理,供方承诺以优惠的价格提供易损零配件,每年对需方设备至少组织回访一次。 七、设备验收 设备的验收由需方组织进行。 注: 2、设备配置含软件备份。严禁私设任何密码。 3、安全防护设施齐全。 4、含机内电线电缆及走线槽、桥架。 5、交货期、施工按需方工程进度。 6、含安装调试。 如有更高配置,可供参考。
|
